路径奇异点的处理

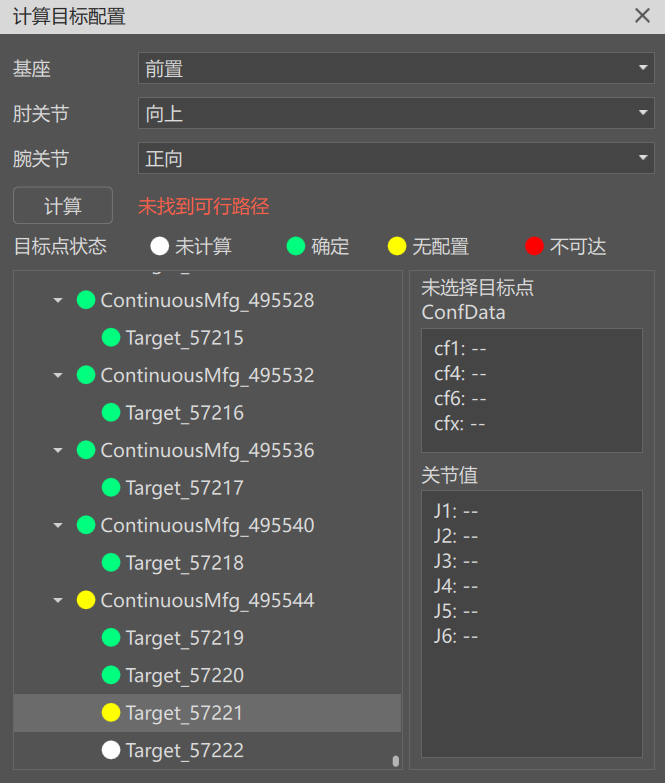

生成了工序路径之后，计算路径配置时有可能发现有些目标点的配置是奇异配置，导致路径不可行。 这里介绍几种处理奇异点的常用方法。

自动优化

路径优化功能能够帮助用户自动方便的调整目标点围绕Z轴旋转的姿态。

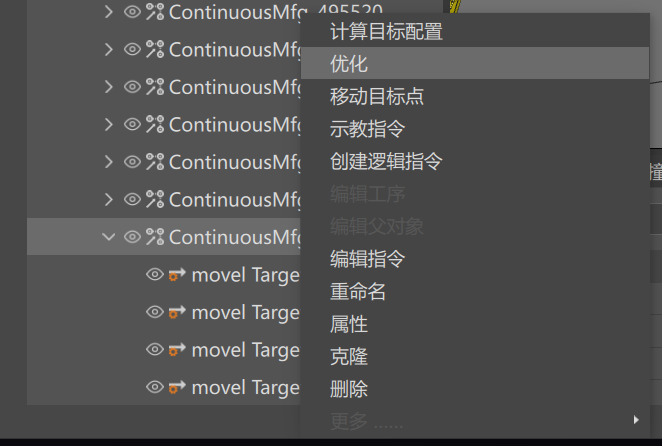

路径优化功能由工序右键菜单打开。

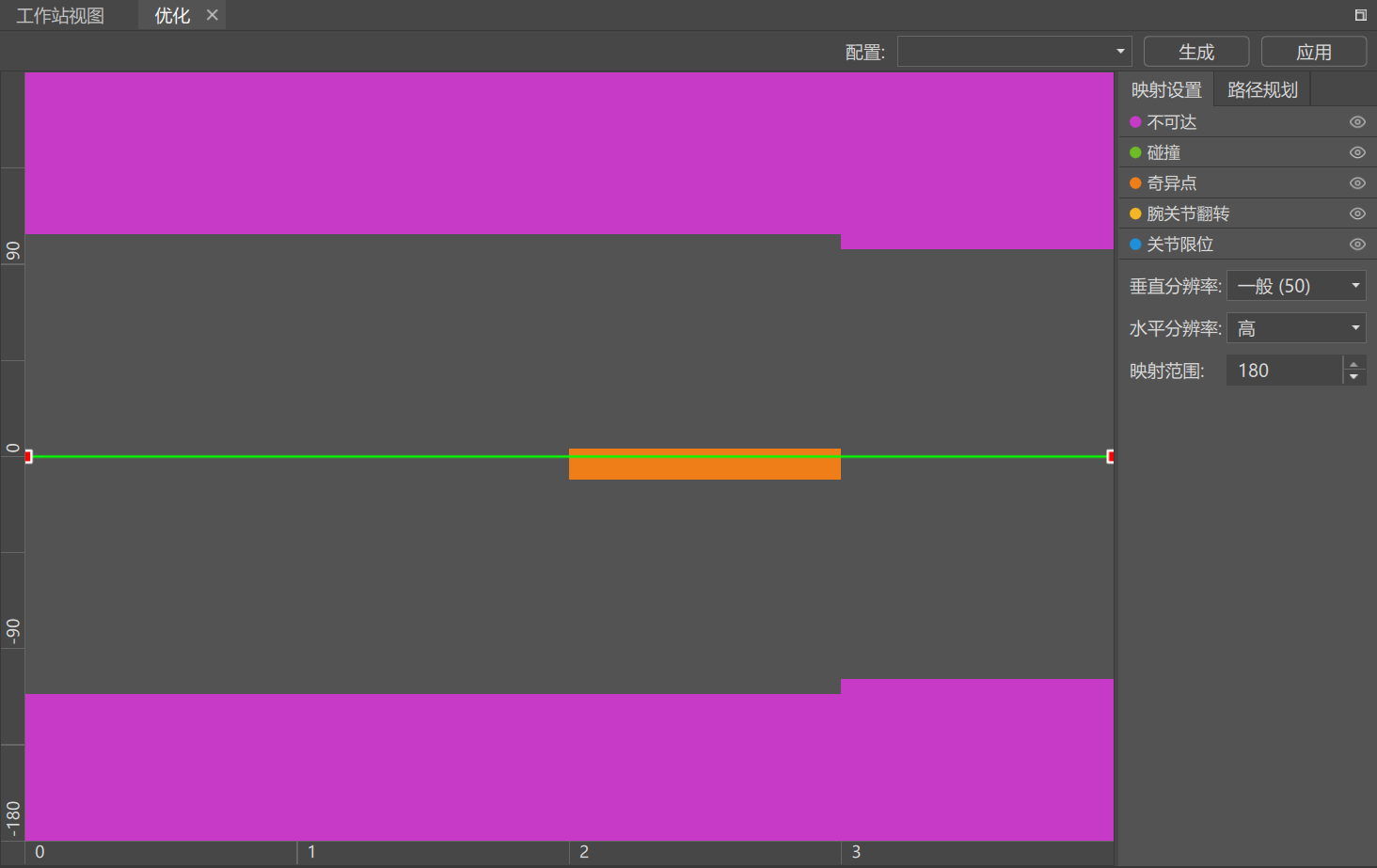

路径优化界面主要由一个二维可视化区域组成。

可视化区域的横坐标对应于工序中的所有目标点，纵坐标对应于目标点围绕Z轴旋转的角 度。横线代表各个目标点当前围绕Z轴旋转的角度。

可视化区域如果没有色块，说明该目标在该位置对应的绕Z轴旋转角度时是可行的。如果有 色块，说明该目标点在该位置对应的绕Z轴旋转角度时是不可行的。具体的不可行原因由色 块的颜色标出。每种颜色对应的原因在右侧列出。

在这个例子中我们可以看到第3个目标点的0转动角度附近出现了奇异点色块，表示该目标点在当前的姿态下 是处于奇异点，这与之前路径配置计算的结果一致。

路径优化功能的方便之处在于允许用户拉动目标点对应的曲线，以可视化的方式调整目标点的绕Z轴旋转的姿态，让目标点 脱离奇异点姿态。注意这里仅调整目标点围绕Z轴旋转的姿态，不改变目标点的位置。

在默认情况下只有首尾2个可调整点。因为我们要调整的是第3个点，需要在色块对应的区域附近添加一个可调整点。

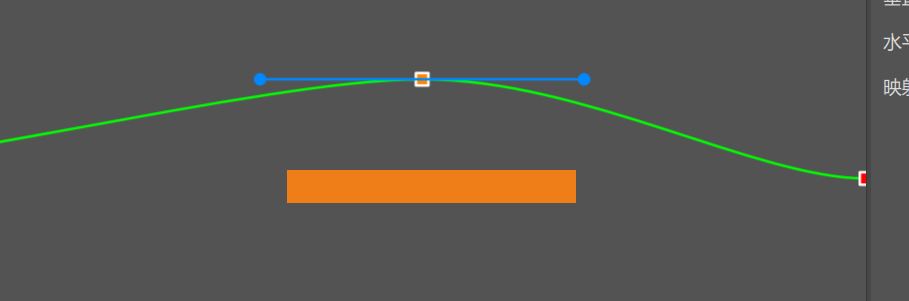

添加可调整点之后，用鼠标将其拖离色块区域，让曲线和色块不相交，这样表示用户希望让 目标点绕Z轴旋转的角度对应于曲线经过的区域。

点击“生成”按钮，让系统计算在当前曲线对应的各个目标点旋转角度下面，整条路径的可行配置。

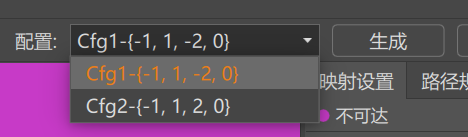

可以看到已经有了可行配置。

选择一个配置并点击“应用”按钮，将曲线对应的旋转角度应用到路径的各个目标点上。

回到工作站视图，可以发现目标点已经绕Z轴旋转了。此时再次对工序进行目标点配置计 算，发现路径已经可行。

手动调整目标点位姿

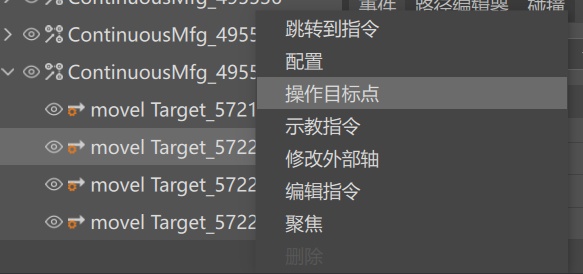

如果对目标点的位姿有比较明确的调整办法，也可以通过奇异目标点进行直接的手动调整。 通过该指令的右键菜单打开目标点操作面板。

在目标点操作面板中，可以手动对目标点进行平移和旋转调整。调整之后重新进行路径配置 计算，以查看调整效果。

通过示教添加替换指令

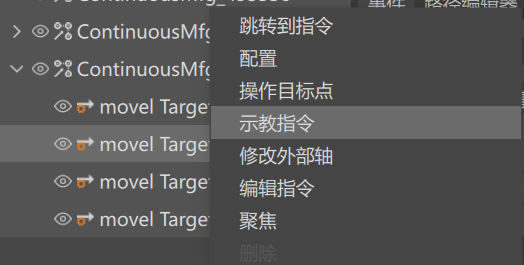

如果对目标点的位姿没有明确的调整办法，可以通过示教功能添加替换指令。 通过最后一个可行点的工序右键菜单打开示教界面。

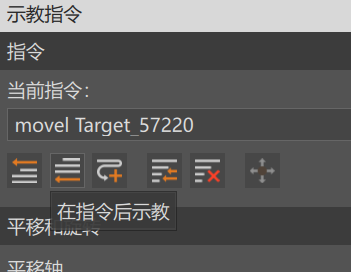

通过手柄拖拽机器人工具到合适位置后，点击“在指令后示教”按钮，将当前工具位置添加到 工序中。

然后删除奇异点指令，重新计算路径配置。
