说明

描述机器人的构型。机械臂逆运动学求解时存在多解,即机械臂末端达到相同的位姿,机械 臂具有不同的构型。为了表示各轴可能的构型之一,通过使用四个int变量来指定机械臂的 构型。

对于六轴机械臂,使用轴1,4,6的象限编号和一个机械臂配置量来表示机械臂的构型。

cf1, cf4 cf6表示1, 4, 6轴所在的象限。每个旋转轴根据关节值大小,使用0,1,2,3等 数字表示其象限编号,每90°为一个象限。编号0表示0°到90°,编号1表示90°到180°,编号2 表示180°到270°,编号3表示270°到360°,编号-1表示0°到-90°,编号-2表示-90°到-180°, 编号-3表示-180°到-270°,以此类推。

机械臂有3类奇异点,在运动过程中不能直线通过奇异点,从而3类奇异点将机械臂的姿态划分成 8种构型。 cfx用来表示机械臂采取这8种构型中的哪一种。

每个运动指令的目标点都具有一个confdata. 在指令的配置面板中可以看到指令目标点当前的 confdata.在工序的计算目标配置功能中也会自动设置每条指令目标点的confdata.

数据项

cf1

  • 类型:int
  • 说明:用于表示轴1的象限编号。

cf4

  • 类型:int
  • 说明:用于表示轴4的象限编号。

cf6

  • 类型:int
  • 说明:用于表示轴6的象限编号。

cfx

  • 类型:int
  • 说明:用于从编号0到7的八种可能的机械臂配置中选择一种。
cfx腕中心相对于1轴的位置腕中心相对于3轴的位置5轴的角度
0在前面在前面
1在前面在前面
2在前面在后面
3在前面在后面
4在后面在前面
5在后面在前面
6在后面在后面
7在后面在后面

腕中心相对于1轴的位置

在1轴的前面

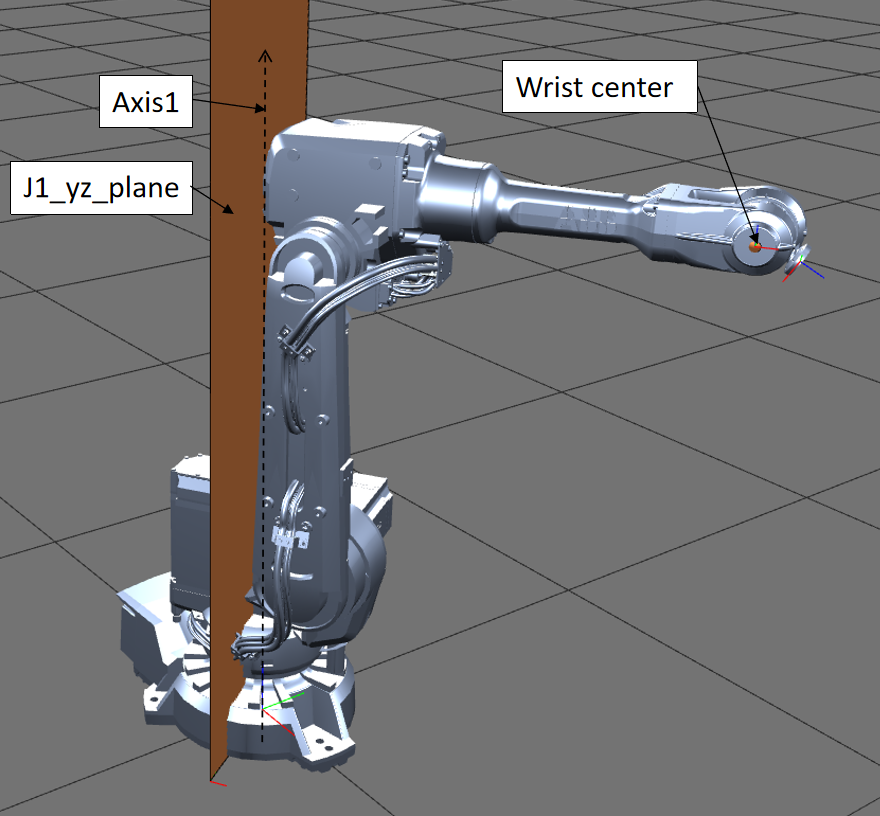

1轴前面示意图
在1轴的后面

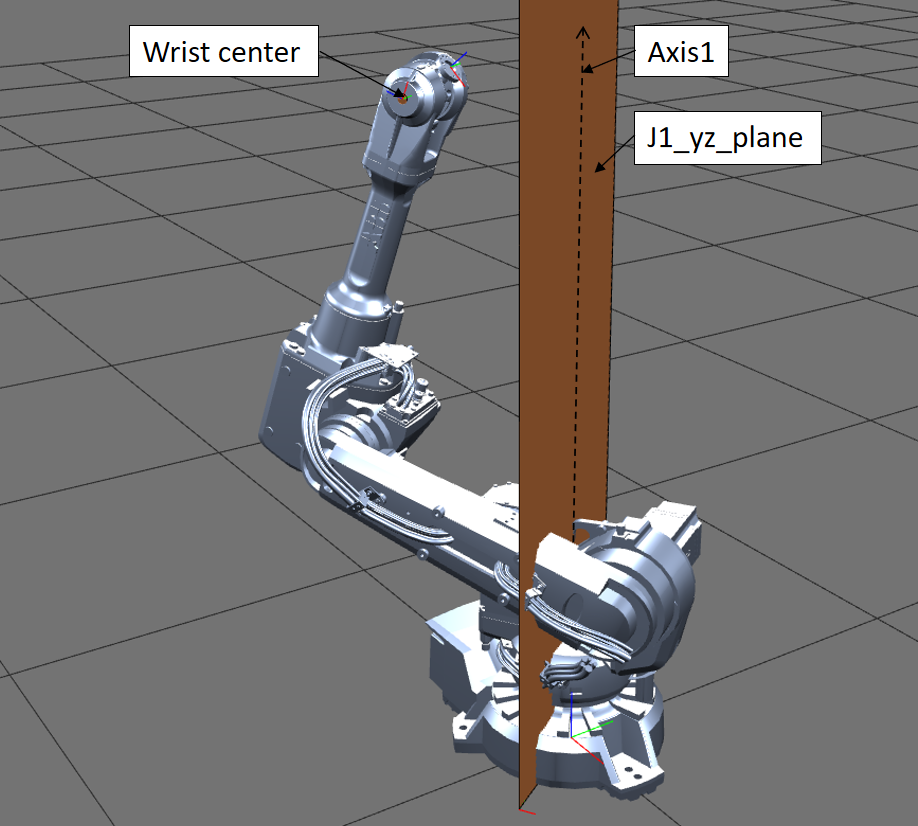

1轴后面示意图
奇异点

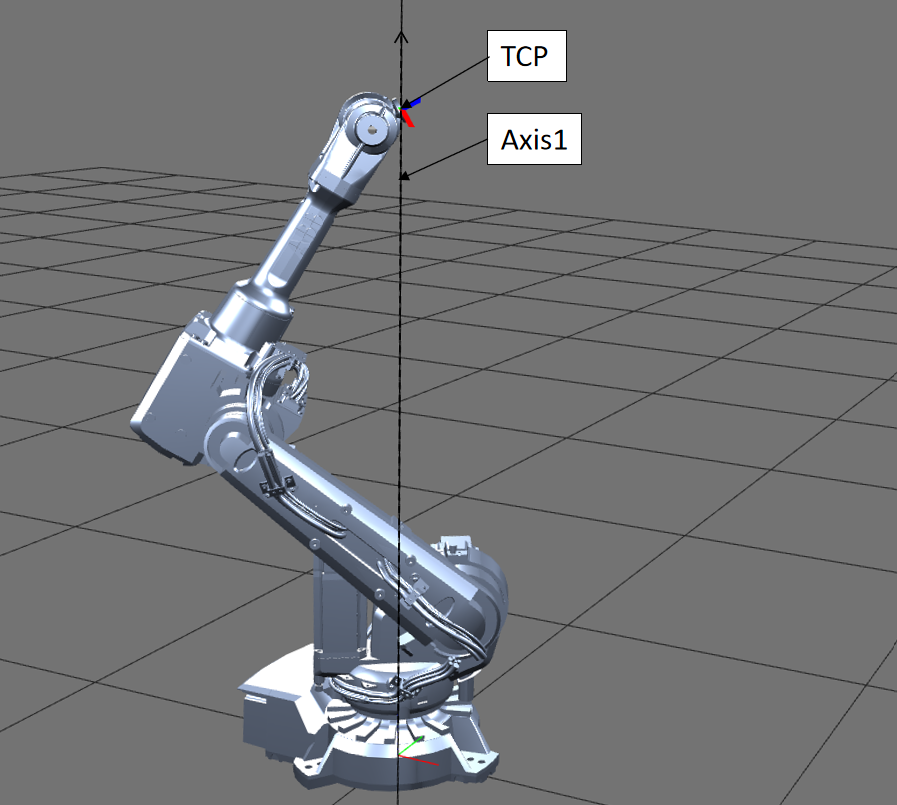

肩部奇点示意图

腕中心相对于3轴的位置

在3轴的前面

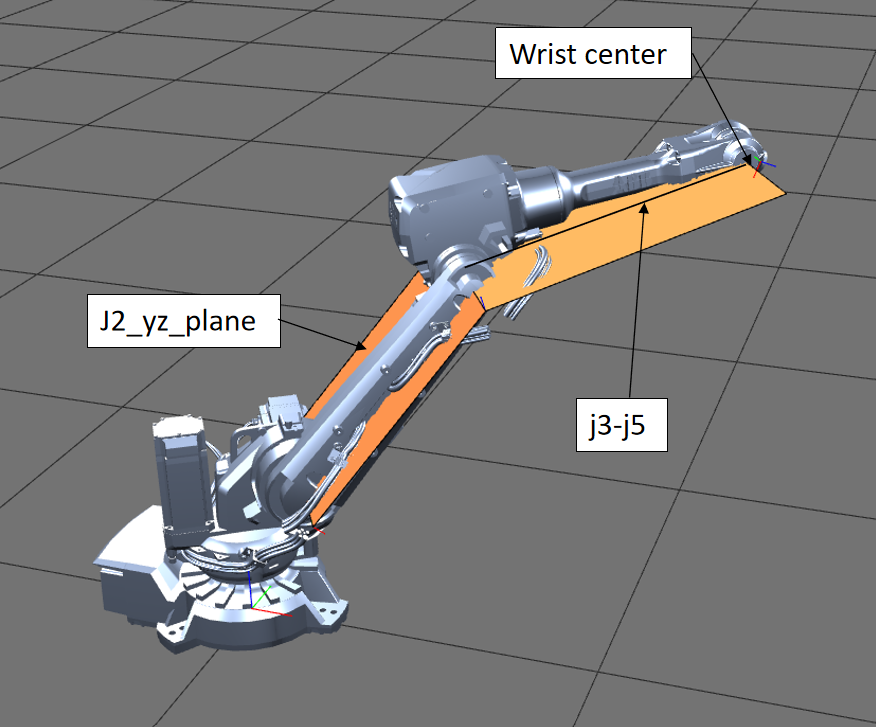

3轴前面示意图
在3轴的后面

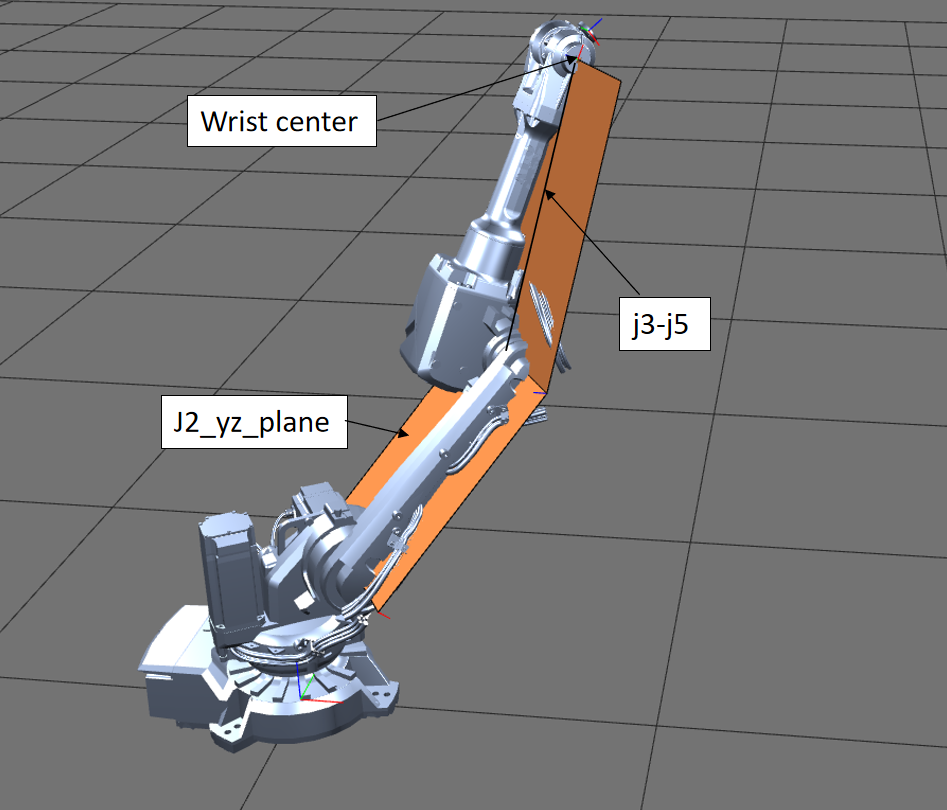

3轴后面示意图
奇异点

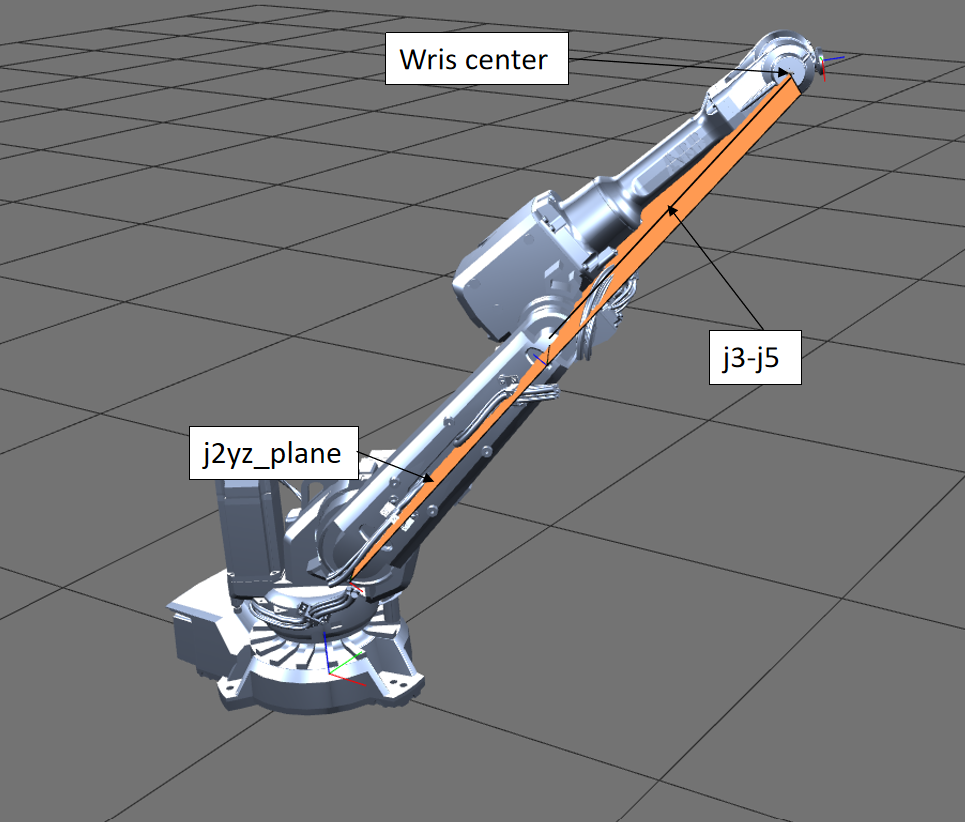

肘部奇点示意图

5轴的角度

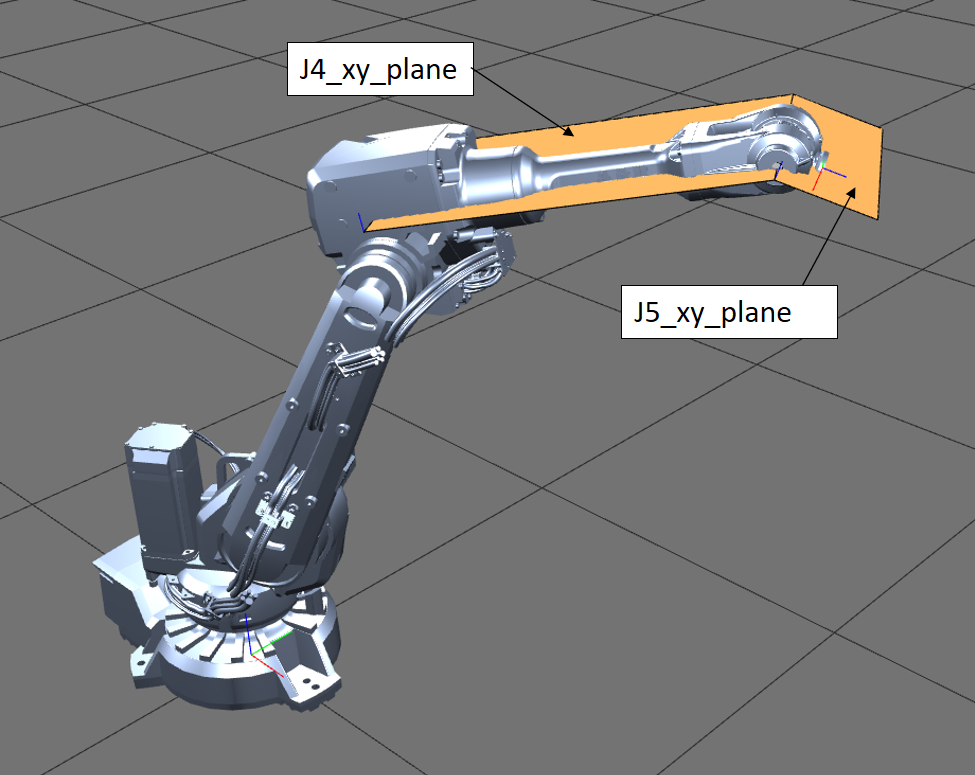

5轴正角度示意图

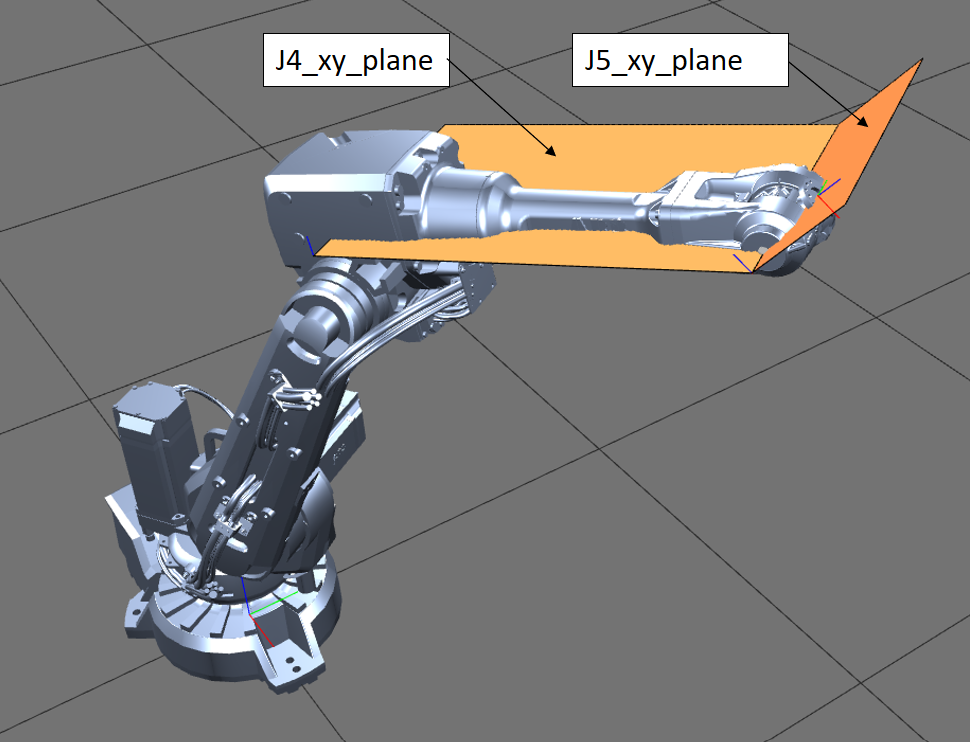

5轴负角度示意图
奇异点

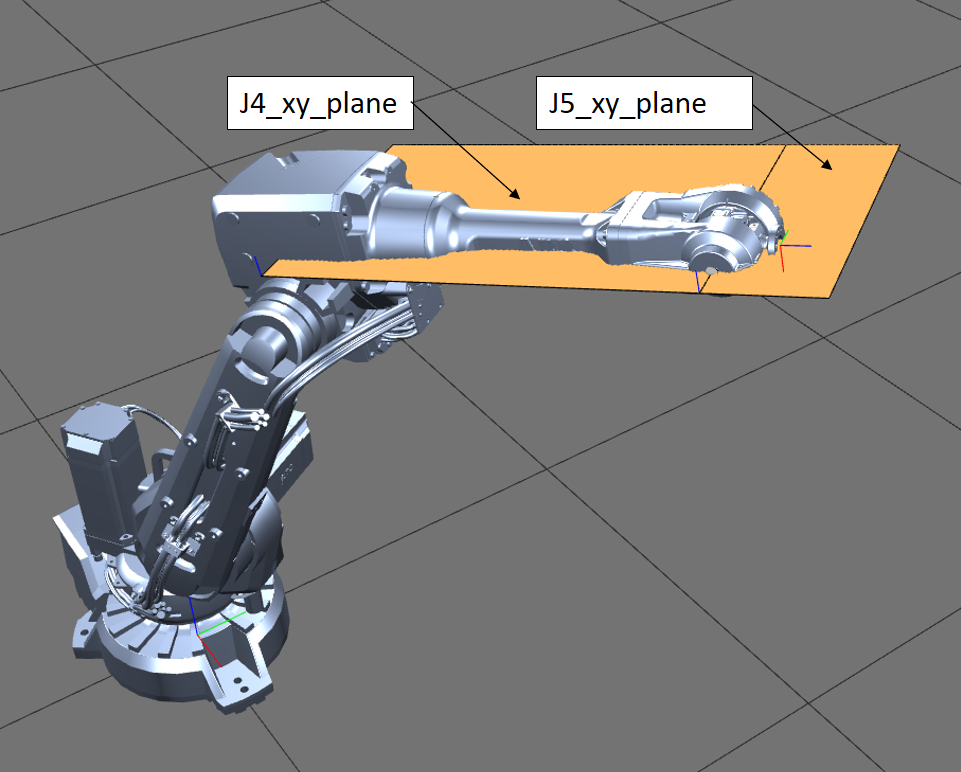

腕部奇点示意图
